| GT-P501有源导轨 | GT-P503跨接板 | ||||
|
供电导体电阻
|
120mΩ
|
 |
型号
|
GT-P503
|
 |
|
通讯导体电阻
|
600mΩ
|
通讯协议
|
CAN通讯总线
|
||
|
供电电压
|
24V DC
|
供电电压
|
24V
|
||
|
允许通过最大电流
|
5A
|
电流
|
≤2.5A
|
||
|
通讯总线
|
CAN BUS
|
通讯速率
|
125Kb/s
|
||
|
通讯速率
|
125Kb/s
|
外形尺寸
|
37 * 51MM
|
||
|
导轨长度
|
1.0m/根
|
||||
|
导轨宽度x厚度
|
44x12mm
|
||||
|
1、采用PCB板方式，信号线、电源线集成在PCB上； 2、施工方便，经久耐用； 3、采用弹片接触方式，货架表面不平整也不会影响通讯效果； |
1、带电导轨间连接用，再用卡扣模式，直接卡入导轨，安装方便； 2、经久耐用； |
||||
| GT-P504端接板 | ||||
|
供电电压
|
24V DC
|
通讯电缆线径
|
≥0.5m㎡
|
 |
|
端接电流
|
≤2.5A
|
通讯电缆长度
|
≤50m
|
|
|
直流电缆线径
|
≥1.5m㎡
|
终端匹配电阻
|
120Ω
|
|
|
电缆长度
|
≤10m
|
ESD静电防护
|
≥33V
|
|
|
通讯速率
|
125Kb/s
|
尺寸
|
37mmX55mm
|
|

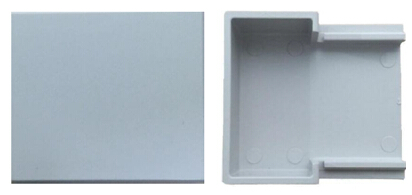

| GT-P502导轨管盖 | GT-P205封口 |
 |
 |
| 1、用于遮盖导轨空白段（未安装标签段） | 1、用于遮盖货架两端端接板与导轨管盖和导轨间缝隙，以防异物窜入。 |
